Portails et Portillons battants DIAGO Evo

Portails destinés plus particulièrement aux collectivités ou au résidentiel collectif.

Conforme aux exigences de la norme NF EN 13241-1.

Portails et Portillons battants DIAGO Evo

Portails et portillons de longueurs allant de 1 à 7 mètres.

Hauteur Hors Sol 1m00, 1m25, 1m50, 1m75 et 2m00.

Les portails et portillons sont équipés:

Pivots à graisseurs réglables.

Serrure encastrée avec cylindre européen hors combinaison et béquille double.

Plat de battée sur la hauteur.

Verrouillage bas à double fonction : portail ouvert ou fermé (Portail à deux vantaux uniquement).

Nos portails sont:

galvanisés à chaud au trempé après fabrication suivant la norme EN 1461 complétée par un thermolaquage par poudre polyester haute adhérence coloris Vert 6005, Blanc 9010, Noir 9005, Gris 7016 ou autres sur demande.

Autres serrures
Pour remplacer la serrure standard encastrée, d’autres types de serrures sont disponibles.
Serrure DENY encastrée ou en applique, simple ou double canons.
Serrure BRICARD ou autres.


Poignée à levier
Système de fermeture par poignée à levier extrêmement robuste et facile à manipuler.


Motorisation
Motorisation B30R1 (sur B1 à usage particulier).
Motorisation B50I3 pilastres (sur B1, vantail maxi 2m00, et à usage particulier).
Motorisation B100I3 enterrée (sur gamme B, vantail maxi 3m50 et à usage particulier).
Motorisation B100I1 (sur gamme B, vantail maxi 3m50 et à usage industriel).
Motorisation B100I2 (sur gamme B, vantail maxi 5m00 et à usage intensif).

Téléchargez nos fiches techniques :

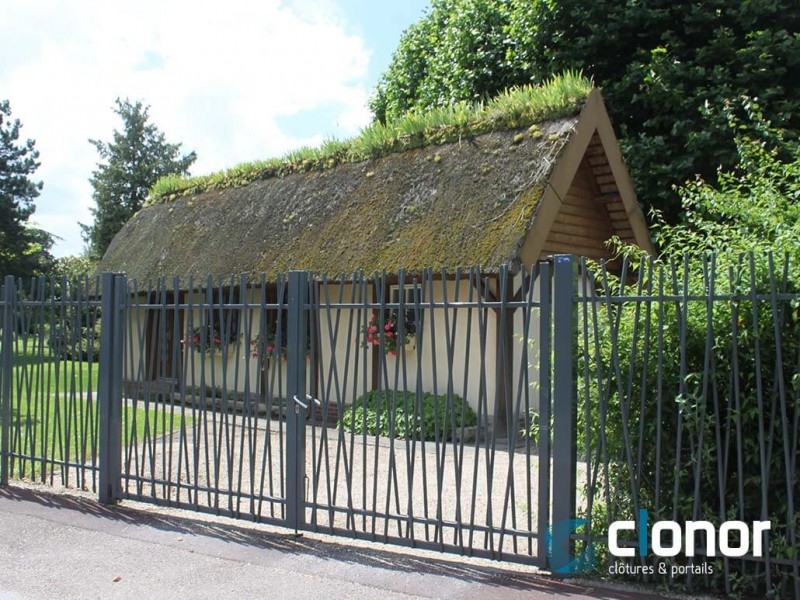

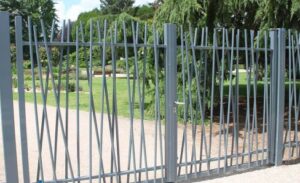

Portails battants DIAGO Evo

Portails de longueurs allant de 3m100 à 7m000.

Les portails ont une ossature en tube d’acier soudé.

Montants pivots en tube d’acier de 60×60 ou 120×60 selon largeur EP.

Traverses basses en tube d’acier de 50×50 ou 120×60 selon largeur EP.

Traverses hautes et intermédiaires en tube de 50×30 ou 60×40 largeur EP.

Montant serrure 60×60.

Double lisse basse pour la sécurité.

Barreaudage tube rond de 25 de type ALEACLO D, ALEACLO D cintrée, BRISECLO ou TISSECLO (Voir fiche technique).

Espacement de 110 mm maxi.

Poteaux en tube carré de 120 ou 140 (suivant largeur et Hauteur) à sceller.

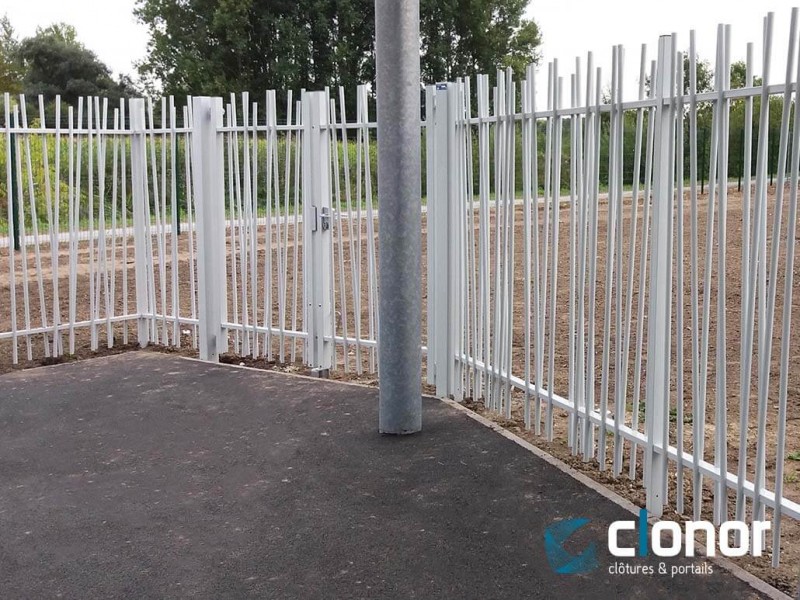

Portillons battants DIAGO Evo

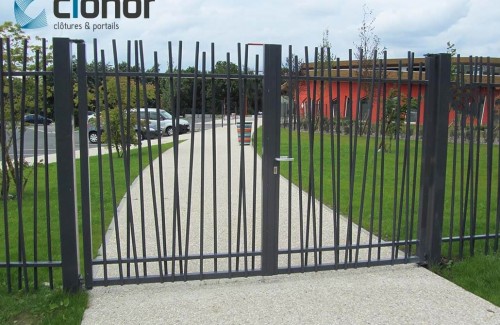

Portillons d’une longueur de 1m000 et de 1m471.

Les portails ont une ossature en tube d’acier soudé.

Montants pivots en tube d’acier carré de 60×60.

Traverses basse en tube de 50×50.

Traverses hautes et intermédiaires en tube de 50×30 ou 60×40.

Montant serrure 60×60.

Double lisse basse pour la sécurité.

Barreaudage tube rond de 25 de type ALEACLO D, ALEACLO D cintrée, BRISECLO ou TISSECLO (Voir fiche technique).

Poteaux en tube carré de 120.

Portails battants DIAGO Evo NV

Portails de longueurs allant de 3m100 à 7m000.

Les portails ont une ossature en tube d’acier soudé.

Montants pivots en tube d’acier de 60×60 ou 120×60 selon largeur EP.

Traverses basses en tube d’acier de 50×50, 60×60 ou 120×60 selon largeur EP.

Traverses hautes et intermédiaires en tube de 50×30 ou 60×40 largeur EP.

Montant serrure 60×60.

Double lisse basse pour la sécurité.

Barreaudage de type NV10, NV11 ou NV12 (Voir fiche technique).

Espacement de 110 mm maxi.

Poteaux en tube carré de 120 ou 140 (suivant largeur et Hauteur) à sceller.
