Portails et Portillons battants Gamme B

Gamme de conception industrielle lourde, robuste et à usage intensif.

Conforme aux exigences de la norme NF EN 13241-1.

Portails et Portillons battants Gamme B

Portails et portillons de largeur 1 à 15 mètres.

Hauteur Hors Sol 1m00, 1m25, 1m50, 1m75, 2m00 et 2m50.(suivant type B1, B2, B3 ou B4)

Les portails sont équipés de:

Pivots à graisseurs réglables.

Serrure encastrée avec cylindre européen hors combinaison et béquille double ou poignée à levier avec serrure encastrée avec cylindre européen hors combinaison.

Plat de battée sur la hauteur.

Verrouillage bas à double fonction : portail ouvert ou fermé (Portail à deux vantaux uniquement).

Ouverture : intérieur main de béquille à droite (vue de l’extérieur).

Nos portails sont:

galvanisés à chaud au trempé après fabrication suivant norme EN 1461 puis thermolaqués par poudre polyester haute adhérence coloris Vert 6005, Blanc 9010, Noir 9005, Gris 7016 ou autres sur demande.

Vantaux inégaux
Réalisation de portails à ventaux inégaux sur demande en respectant un multiple d’entraxe barreaux.


Poteaux sur platine
Platine soudée avant traitement.
Fixation au sol par 4 chevilles.


Autres serrures
Pour remplacer la serrure standard encastrée, d’autres serrures sont disponibles.
Serrure DENY, encastrée ou en applique, à simple ou à double canons.
Serrure BRICARD ou autres.


Ouverture extérieure
Réalisation d’ouverture extérieur sur demande.

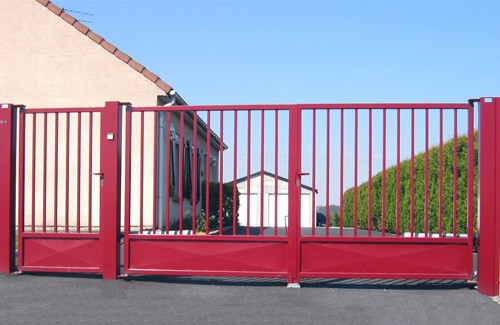

Autres garnissages
D’autres garnissages de portail sont disponibles:
Tôle pleine, Tôle perforée, Soubassement tôlé, Panneaux treillis soudés ou autres barreaudage.


Galerie défensive
Galerie défensive
Carré de 8 taillé en pointe, soudé avant galvanisation.
Dépassement de 60mm.
Galerie lisse dentelée
Soudée avant galvanisation.
Attention, afin d’éviter les risques de blessures, ces galeries défensives ne sont pas préconisées pour les hauteurs hors sol inférieures à 1m75.


Gonds à sceller ou sur platine
Gonds pour pose sur pilastres.


Motorisation
Il existe plusieurs types de motorisations :
Motorisation B30R1 (sur B1 à usage particulier).
Motorisation B50I3 pilastres (sur B1, vantail maxi 2m00, et à usage particulier).
Motorisation B100I3 enterrée (sur gamme B, vantail maxi 3m50 et à usage particulier).
Motorisation B100I1 (sur gamme B, vantail maxi 3m50 et à usage industriel).
Motorisation B100I2 (sur gamme B, vantail maxi 5m00 et à usage intensif).

Téléchargez nos fiches techniques :

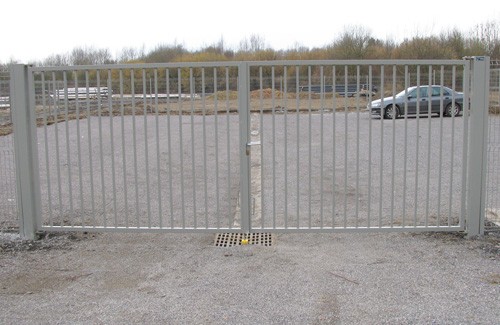

Portails B1 manuels

Portails de largeur 3m00 à 6m00.

Les portails ont une ossature en tube d’acier carré de 50 soudé.

Barreaudage tube carré de 25 ou 30 (suivant hauteur) espacé 110 mm maxi.

Poteaux en tube carré de 100, 120 ou 140 (suivant largeur et Hauteur) à sceller.

Portails B2 manuels

Portails à deux vantaux de largeur 6m00 et 7m00.

Les portails ont une ossature en tube d’acier soudé.

Montants de pivots et lisse basse en tube 120×60.

Montants de gâche et traverse haute en tube carré de 60.

Montant intermédiare en tube carré de 40.

Barreaudage tube carré de 25 ou 30 (suivant hauteur) espacé 110 mm maxi.

Poteaux en tubes carrés de 140 ou 200 (suivant largeur ou hauteur) à sceller.

Portails B3 manuels

Portails à deux vantaux de largeur 7m00 à 10m00.

Les portails ont une ossature en tube d’acier soudé.

Montants de pivots et lisse basse en tube 140×60.

Montants de gâche et traverse haute en tube 80×60.

Montant intermédiare en tube carré de 50.

Barreaudage tube carré de 25 ou 30 (suivant hauteur) espacé 110 mm maxi.

Poteaux en tubes carrés de 200 (à remplir de béton pour 9m00 et 10 m00 de largeur) à sceller.

Portails B4 manuels

Portails à deux vantaux de largeur10m00 à 15m00.

Les portails ont une ossature en tube d’acier soudé.

Montants de pivots et lisse basse en tube 140×80.

Montants de gâche et traverse haute en tube 80×80.

Montant intermédiare en tube carré de 60.

Barreaudage tube carré de 25 ou 30 (suivant hauteur) espacé 110 mm maxi.

Poteaux en tubes carrés de 250 à sceller et à remplir de béton.

Portillons B1

Portillonsde largeur 1m00 et 1m50.

Les portillons ont une ossature en tube d’acier carré de 50 soudé.

Barreaudage tube carré de 25 ou 30 (suivant hauteur) espacé 110 mm maxi.

Poteaux en tubes carrés de 100, 120 ou 140 (suivant largeur et Hauteur) à sceller.
